نقشه برداري ليزري

نقشه برداري ليزري از راههاي سريع و دقيق براي تهيه تصويرهاي ديجيتالي سه بعدي از سطح زمين و اشياء روي آن است.فن آوري ليزري سالهاي بسياري در صنعت معدنکاري مورد استفاده قرار مي گرفته اما اخيراً پيشرفتهايي در فن آوري، کنترل و نرم افزارهاي نقشه برداري داشته است.

نقشه برداري ليزري يک فن آوري فراگير است که در حل مشکلاتي که ساير تکنيکهاي نقشه برداري نمي توانند آن را بررسي کنند بکار گرفته مي شود.

شرکت 3D Laser Mappingدر زمينه تهيه نقشه هاي ليزري از سطح زمين و آموزش آن فعاليت دارد.

اين شرکت بوسيله گروهي از مهندسين و متخصصين ژئوماتيک ، با تجربه شايان در زمينه نقشه برداري ليزري و فن آوري خودکار ايجاد شده است.

•  نيمرخ سطح سنگ

•  مدلسازي سطح و محاسبات حجمي

•  اندازه گيري حفرات

•  بررسي پايداري شيب

•  نوسازي عوارض

•  نظارت(Monitoring) بر مسافت هاي طولاني و رديابي تغييرات

•   نظارت(Monitoring) و نقشه برداري محيط ساحلي

معرفی رشته نقشه برداری (علوم ریاضی و فنی)

مقدمه

برنامه کاردانی پیوسته نقشه برداری براساس ضوابط آموزشهای علمی کاربردی شورای عالی برنامه ریزی وزارت علوم، تحقیقات و فناوری طراحی و تدوین شده است.

هدف از این برنامه تربیت کاردانی است که دانش و مهارت لازم را در زمینه های نقشه برداری ، مانند: ماهواره ای، کارتوگرافی، ژئودزی، هیدروگرافی را کسب نماید.

امروز علم نقشه برداری به سرعت در حال گسترش می باشد و در حقیقت بدون توجه به آن زیانهای ناشی از سرمایه گذاریهای عظیم در این زمینه و عدم تحقق اهداف لازم را باید تحمل نمود.

با توجه به اینکه در دهه های اخیر، توسعه فراوانی در شاخه های مختلف رشته نقشه برداری بوجود آمده است و همچنین در سرزمین پهناوری مانند ایران که هم به منابع آبی و دریایی وسیع و هم به معادن زیرزمینی فراوانی دسترسی دارد. نیاز شدید به این رشته در کلیه گرایشها بالاخص نقشه برداری عمومی (توپوگرافی) که رشته ای پایه و اساسی می باشد احساس می گردد.

ادامه نوشته

معرفی رشته نقشه برداری (علوم ریاضی و فنی)

مقدمه

برنامه کاردانی پیوسته نقشه برداری براساس ضوابط آموزشهای علمی کاربردی شورای عالی برنامه ریزی وزارت علوم، تحقیقات و فناوری طراحی و تدوین شده است.

هدف از این برنامه تربیت کاردانی است که دانش و مهارت لازم را در زمینه های نقشه برداری ، مانند: ماهواره ای، کارتوگرافی، ژئودزی، هیدروگرافی را کسب نماید.

امروز علم نقشه برداری به سرعت در حال گسترش می باشد و در حقیقت بدون توجه به آن زیانهای ناشی از سرمایه گذاریهای عظیم در این زمینه و عدم تحقق اهداف لازم را باید تحمل نمود.

با توجه به اینکه در دهه های اخیر، توسعه فراوانی در شاخه های مختلف رشته نقشه برداری بوجود آمده است و همچنین در سرزمین پهناوری مانند ایران که هم به منابع آبی و دریایی وسیع و هم به معادن زیرزمینی فراوانی دسترسی دارد. نیاز شدید به این رشته در کلیه گرایشها بالاخص نقشه برداری عمومی (توپوگرافی) که رشته ای پایه و اساسی می باشد احساس می گردد.

ادامه نوشته

مقاله در مورد نقشه برداری

درباره نقشه برداری:

تعیین موقعیت نسبی نقاط واقع در سطح زمین و یا نزدیک به آن هدف اصلی نقشه‌برداری است. از این تعریف ساده چنین استنتاج می‌شود که هدف، تعیین مختصات نقاط در سه بعد است. در بعضی موارد، برای تعیین موقعیت، بعد زمان نیز مورد توجه قرار می گیرد (سنجش های نجومی و نقشه برداری ماهواره ای).مختصات مطلوب می تواند مختصات دکارتی Z,Y,X و یا مختصات عرض و طول جغرافیایی باشد.

معمولاً عملیات نقشه‌برداری شامل دو مرحله برداشت (یا اندازه‌گیری) و محاسبه و ارائه نتایج کار است. در مرحله اندازه گیری، از وسایل و دستگاه‌ها و نیز روش های مختلفی استفاده می‌شود تا داده‌های لازم برای مرحله دوم بدست آید. نتایج کار به صورتهای آنالوگ (نقشه، مقاطع طولی و عرضی و ...) و یا ارقامی ( مانند جدول‌ها، مدل‌های رقمی زمین) ارائه می‌گردد.

در نقشه برداری از مناطق کوچک اثر کرویت زمین تقریباً ناچیز است و می توان زمین را در منطقه کوچکی مسطح در نظر گرفت. در مواقعی که زمین را مسطح فرض کنیم روش نقشه‌برداری مسطحه نامیده می‌شود این فرضیه مادامیکه سطح منطقه مورد نظر از چند صد کیلومتر مربع تجاوز نکند قابل قبول است. نقشه‌برداری مسطح برای کارهای مهندسی، معماری، شهرسازی، باستانشناسی، کارهای ثبت و املاکی، تجاری، اکتشافی بکار می‌رود. براي نمايش اطلاعات جمع‌اوري شده در نقشه‌برداري از سيستم تصوير استفاده مي‌گردد.

ادامه نوشته

مقاله در مورد GIS 1

درآمدی برسیتم اطلاعات جغرافیاییGIS سرآغاز؛

یکی از ارکان مهم در تصمیم گیری ها و برنامه ریزی ها،اطلاعات دقیق و بهنگام می باشد. جهت جمع آوری، ذخیره، بازیابی و تجزیه و تحلیل اطلاعات با حجم زیاد، چاره ای بجز استفاده از ابزار و تکنولوژی نوین ماشینی وجود ندارد. یکی از این پدیده ها، سیستم های اطلاعات جغرافیائی (Geographic Information System)یا GIS می باشد.

جهت تهیه یک GIS کارآمد و کامل در ایران تجهیزات کامپیوتری و ادوات مربوطه به شکل تکنولوژی وارداتی، به تنهائی کارساز نبوده و عناصری همچون جمع آوری اطلاعات بهنگام و مدیریت اطلاعات نیز مورد نیاز می باشد تا مرحله پروژه های آزمایشی را پشت سر بگذارند و عملاً به بهره وری برسند.

به صورت کلی GIS و یا سیستم اطلاعات جغرافیائی؛

(Geographic Information System) به سیستمی که شامل مجموعه ای نرم افزاری-سخت افزاری برای ورود، ذخیره، بازیابی، ویرایش، آنالیز و استخراج داده ها باشد ، گویند.

ادامه نوشته

تعريف نقشه و طبقه‌بندی نقشه

تعريف نقشه و طبقه‌بندی نقشه:

تعريف نقشه:

نقشه، تصوير قائم يا عمودي پديده‌هاي سطح زمين بر روی صفحة افقی است كه در آن پديده‌های سطح زمين به طور يكسان و با يك نسبت مشخص كوچك شده‌اند. به عبارت ديگر نقشه وسيله‌ای است که پديده‌هاي مرئي يا نامرئي سطح زمين را با دقت هندسی در يک مقياس كوچك‌تر نسبت به سطح زمين نمايش مي‌دهد. پديده‌هاي مرئی مانند پستی و بلندی‌ها، پوشش گياهي، شهرها، جاده‌ها و غيره و پديده‌هاي نامرئی مانند منحنی‌های ميزان و اسامی مناطق. در اين تعاريف چند نكته وجود دارد:

1- نوع تصوير (قائم بودن تصوير)

2- يكسان بودن نسبت كوچک شدن پديده‌ها (مقياس)

3- دقت هندسی (مختصات نقشه)

طبقه‌بندی نقشه

انواع نقشه‌ها را مي‌توان از جنبه‌هاي مختلف تقسيم‌بندي نمود. در يك تقسيم بندي، نقشه‌ها بر اساس سه عامل طبقه‌بندي شده‌اند (مقيمي و همراه،1383):

1- طبقه‌بندي براساس كاربرد نقشه

2- طبقه‌بندي براساس محتواي نقشه

3- طبقه‌بندي براساس مقياس نقشه

لازم به ذكر است كه يك نقشه ممكن است در بيش از يك طبقه‌بندي قرار گيرد و طبقه‌بندي‌هاي ذكر شده با يكديگر داراي هم‌پوشاني مي‌باشند.

ادامه نوشته

مقدمات کاداستر در نقشه برداری

مقدمات کاداستر در نقشه برداری:

مقدمات كاداستر نقشه برداری یکی از قدیمی ترین تکنیک های مورد استفاده بشر بوده و از آن برای تعیین حدود اراضی استفاده می شده ؛ با پیشرفت آبادی ها و بالا رفتن ارزش زمین اهمیت نقشه برداری بیشتر شده به طوری که در حال حاظر ارزش بالای زمین باعث شده تهیه حدود املاک دقت بالایی را به کار برند، این دقت بالا لازمه اش تهیه نقشه های بزرگ مقیاس است. به این نوع نقشه برداری که باعث تهیه نقشه های بزرگ مقیاس می شود ، نقشه برداری ثبتی ای کاداستر می گویند.   کاداستر : مجموعه دفاتر و اسنادی است که دلالت بر مساحت اراضی مزروعی و غیر مزروعی، ابنیه (املاک) و حدود ترسیمی آنها در مناطق مختلف کشور کرده و غرض از آنتعیین مالکیت های اراضی بر حسب ارزش املاک است. یکی دیگر از اهداف کاداستر رفع دعاوی مربوط به املاک می باشد که در این صورت دادگاه مراتب را در اختیار سازمان ثبت اسناد و املاک قرار می دهد تا سازمان با اعزام نقشه بردار و برداشت دقیق به دعوا خاتمه دهد . هدف دیگر کاداستر تهیه نقشه های دقیق با حدود دقیق برای صدور سند مالکیت است. برای انجام کاداستر از تکنیک ها و سیتم هایی نظیر GPS و GIS و فتوگرامتری و ... استفاده می شود.   با توجه به اینكه هدف بررسی ساختار یك نظام كاداستر بوده است لذا مطالبی راجع به مزایای ثبت قطعه زمین و كاداستر ، بستر سازی برای ایجاد یك نظام كاداستر ، عملیات نقشه برداری و بررسی خطا و دقت در روش های مختلف تهیه نقشه ارائه گردیده است.

ادامه نوشته

تبریک عیدسعید قربان

نزول فیض رب العالمین است	حلول «عید قربان» در زمین است
بگیر آیینه دل را مقابل	ببین نور ازل در مهبط دل
حلول تازه داده فیض سبحان	خوشا «ذی الحجه» روز «عید قربان»
چه زیبا منجلی شد «عید قربان»	شروع داستان عشق و ایمان
نگر خورشید خون چون در طلوع است	کنار کعبه محشر در وقوع است
به سودای جهان عاشق دلیر است	همیشه عشق، قربانی پذیر است
همیشه قرب دل در وصل عشق است	موحّد بودن ما اصل عشق است

شجاع الدین ابراهیمی

ادامه نوشته

وسایل ساده نقشه برداری

وسایل ساده نقشه برداری(کاربردهای هرکدام)

ابزارهاي کاربردي در نقشه برداري:

وسايلي که در نقشه برداري و تهيه نقشه به کار مي رود به طور کلي در 2 نوع طبقه بندي مي شوند:

الف: وسايلي که در عمليات زميني به منظور انجام کار از آنها استفاده مي شود که عبارتند از:

 - وسايل مربوط به مشخص کردن نقاط در زمين

- وسايل مربوط به تعيين امتدادها

- وسايل مربوط به اندازه گيري طول و مسافت

- وسايل مربوط به اندازه گيري شيب و زوايا

- وسايل مربوط تعيين اختلاف ارتفاع

ب-  وسايلي که در دفتر کار از آنها به منظور انجام محاسبات و ترسيم نقشه استفاده مي گردد که معمولاً همان وسايل نقشه کشي و ترسيم هستند.

 وسايلي که براي مشخص کردن نقاط در زمين بکار مي روند:

1- ميخهاي چوبي که در زمين کوبيده مي شوند و براي مشخص نمودن بهتر نقاط از يک ميخ کوچک آهني (ميخ کبريتي) که روي آنها کوبيده خواهد شد استفاده مي نمايند.

2-ميخهاي آهني که در زمينهاي اسفالتي ، دجي ، و غيره در زمين کوبيده مي شوند.

3- در زمينهاي سنگي نقاط نقشه برداري را با حک کردن يک علامت به شکل + يا ، مشخص مي کنند و اگر بخواهند نقاط موقتي باشد از رنگ روغني استفاده مي شود.

4- براي نقاطي که بايد مدت مديدي در زمين ثابت باشند از نشانه هاي دائمي که به صورت مکعب هاي بتني و بنام بنچ مارک (B.M) ناميده مي شود استفاده مي کنند.

اين نشانه هاي بتني معمولاً به ابعاد متوسط 20،0 و به ارتفاع 60 سانتي متر ساخته شده که در داخل آن نيز ميله فولادي کار گذارده اند براي آنکه نقاطي که به ميخ ، رنگ ، نشانه بتني و غيره مشخص مي شود از دور رويت گردد معمولاً از پرچم ، ژالن و غيره استفاده مي کنند.



ادامه نوشته

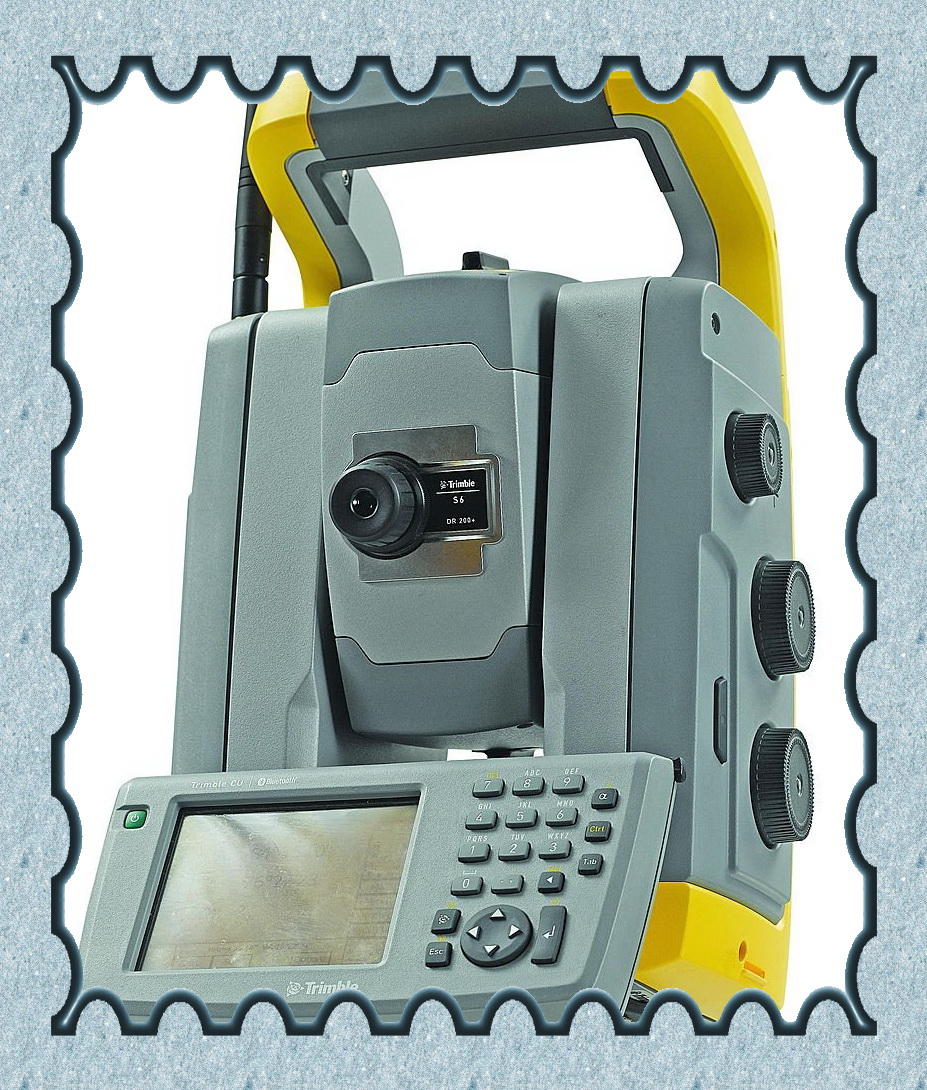

عکس هایی از دوربین های Total Station(توتال استیشن)

دوربین های توتال استیشن:

ادامه نوشته
